100個5MP 雙絞網路線傳輸轉換器BNC或F頭可混搭(祼線型)AHD TVI CVI CVBS(WR-ZB3X100)

NT$ 1,500
about USD$ 51.25
型號: WR-ZB3X100

監視器材100個5MP 雙絞網路線傳輸轉換器BNC或F頭可混搭(祼線型)AHD TVI CVI CVBS(WR-ZB3X100)



  • 可節省線材花費
  • 節省施工時間(可少拉幾條線)
  • 線材較細不破壞裝潢(每支攝影機只須使用1/4條網路線)
  • 800萬畫素8MP攝影機傳輸距離200公尺
    500萬畫素5MP攝影機傳輸距離230公尺
  • 200萬畫素2MP攝影機傳輸距離300公尺以上
  • 可搭配主動式雙絞線傳輸器,傳輸距離更遠
  • 支援各種訊號格式AHD、CVI、TVI、NTSC、PAL、SECAM等
  • 被動式傳輸免電源
  • 量大價可議

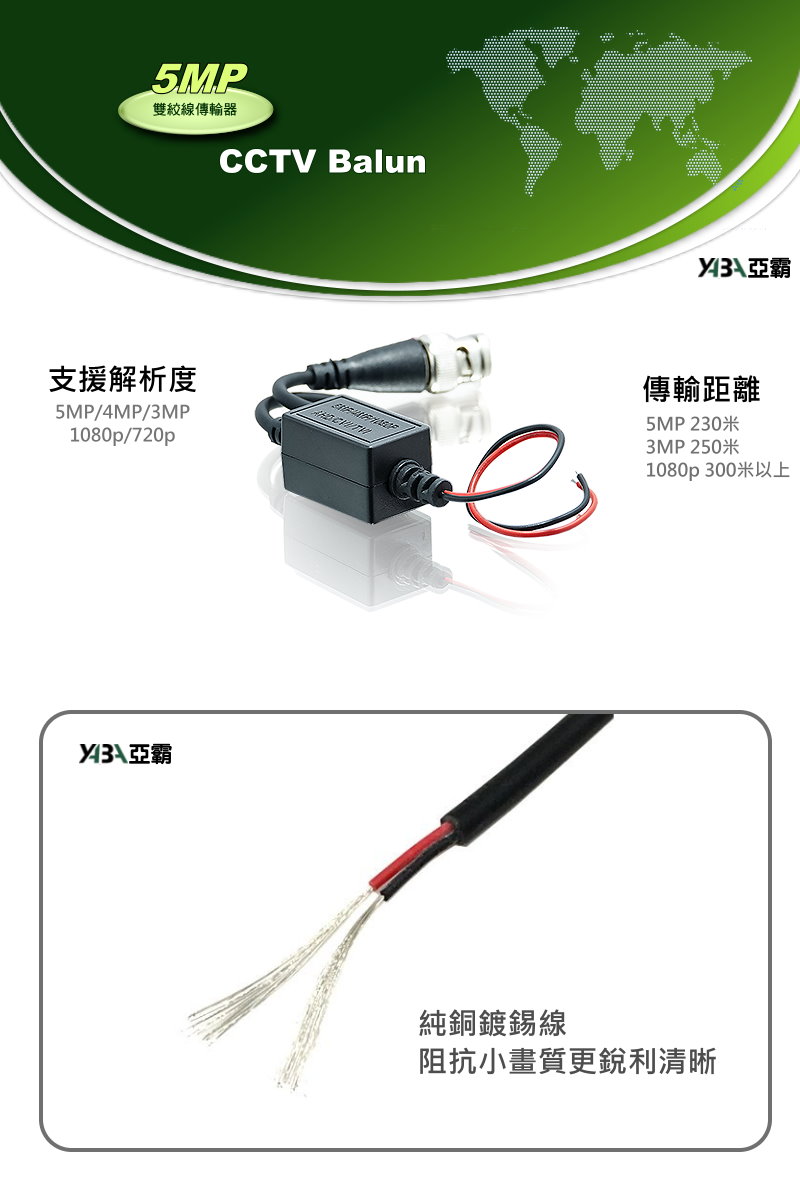

5MP 雙絞網路線傳輸轉換器BNC公頭(祼線型)AHD TVI CVI CVBS(WR-ZB3)

項目 參數
傳輸距離 AHD 5MP:230米
AHD 3MP:250米
AHD 720p/1080p:300米以上
CVI 5MP:230米
CVI 1080P:300米以上
CVI 720p:400米
TVI 5MP:230米
TVI 3MP:250米
TVI 720p/1080p:300米以上
傳統類比CVBS 600米

以上傳輸距離為實驗室數據
實際距離可能因為現場環境
干擾等因素而有所不同
傳輸線材 CAT.5/5e/6
頻率響應 DC to 8MHz
衰減 0.5dB typ
CMRR共模抑制比 60dB
阻抗 BNC端: 75 ohms 絞線端:100 ohms
工作溫度 -10 ~ +70°C
儲存溫度 -30 ~ +70°C
溼度 0 ~ 95%
尺寸 2.8 x 1.7 x 1.7cm(不含線)
BNC線長:17cm
雙絞尾線:13cm
材質 ABS工程塑膠

使用雙絞網路線取代傳統同軸電纜線施工法的特點:

  • 可節省線材花費
  • 節省施工時間(可少拉幾條線)
  • 線材較細不破壞裝潢(每支攝影機只須使用1/4條網路線)
  • 800萬畫素8MP攝影機傳輸距離200公尺
    500萬畫素5MP攝影機傳輸距離230公尺
  • 200萬畫素2MP攝影機傳輸距離300公尺以上
  • 可搭配主動式雙絞線傳輸器,傳輸距離更遠
  • 支援各種訊號格式AHD、CVI、TVI、NTSC、PAL、SECAM等
  • 被動式傳輸免電源
  • 量大價可議

網路線轉換器使用時機及接法圖解:

https://cctv.yaba.com.tw/shop_content.php/coID/54

雙絞線傳輸器是採用非遮罩雙絞線(UTP線)作傳輸線材,將影像訊號轉換為1對幅度相等、極性相反的差分訊號進行中長距離的傳輸,可使纜線分佈電抗趨於零,能有效抑制共模訊號在強干擾環境下也能傳送極好的訊號品質,可以解決監控系統中長距離的訊號傳輸問題,並且減少了線路成本的費用。

建議加購UY接續端子,可以輕鬆連接傳輸器及雙絞網路線
中華電信接續電話線,室內室外長期都是使用這種UY接續端子接電話線,此種接續端子經長時間考驗,為最耐久的接續方式
