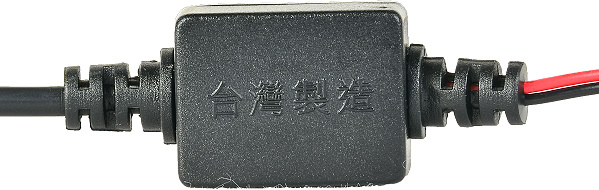

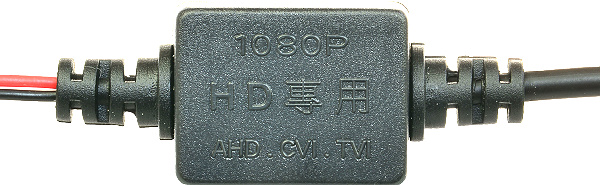

(WR-ZF2) 雙絞網路線傳輸轉換器F公頭(祼線型)

NT$ 40
about USD$ 0.00
貨號: WR-ZF2 列印商品資訊

監視器材(WR-ZF2) 雙絞網路線傳輸轉換器F公頭(祼線型)


使用網路上取代傳統同軸電纜線施工法的特點:

  • 可節省線材花費
  • 節省施工時間(可少拉幾條線)
  • 線材較細不破壞裝潢(每支攝影機只須使用1/4條網路線)




 [型錄pdf檔請按此]

使用雙絞網路線取代傳統同軸電纜線施工法的特點:

  • 可節省線材花費
  • 節省施工時間(可少拉幾條線)
  • 線材較細不破壞裝潢(每支攝影機只須使用1/4條網路線,即1對雙絞線)

網路線轉換器使用時機及接法圖解:

https://cctv.yaba.com.tw/shop_content.php/coID/54

雙絞線傳輸器是採用非遮罩雙絞線(UTP線)作傳輸線材,將影像訊號轉換為1對幅度相等、極性相反的差分訊號進行中長距離的傳輸,可使纜線分佈電抗趨於零,能有效抑制共模訊號在強干擾環境下也能傳送極好的訊號品質,可以解決監控系統中長距離的訊號傳輸問題,並且減少了線路成本的費用。



規格:
電源輸入: 無需提供
訊號輸入: F 公座)
傳輸距離:
傳統攝影機  傳輸距離: 最遠600公尺(黑白) / 300公尺(彩色),2百萬畫素高畫質攝影機傳輸距離約1百多公尺。
訊號格式: NTSC/PAL/CCIR/ SECAM
頻率響應: 10MHz
雙絞線連接:祼線直接接續
共模抑制: 70db
輸入阻抗: 75Ω (同軸)
輸出阻抗: 100Ω (雙絞)
使用線材: 一對雙絞線(網路線其中1對線)
相對濕度:0 to 95%
工作溫度:-20 to +75℃
儲存溫度:-40 to +150℃

建議加購UY接續端子,可以輕鬆連接傳輸器及雙絞網路線
中華電信接續電話線,室內室外長期都是使用這種UY接續端子接電話線,此種接續端子經長時間考驗,為最耐久的接續方式
